首頁過濾器是除去液體中少量固體顆粒的小型設備，可保護壓縮機、泵、儀表和其它設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，旋開支管底部螺塞，排凈流體，拆下法蘭蓋, 取出濾筒，處理后重新裝入即可，因此，使用維護極為方便。目前已廣泛應用于石油、化工、醫藥、食品、環保等行業。若將它串聯地安裝在泵的入口或系統管線的其它部位，則既可延長泵和其它設備的使用壽命，又能保證整個系統的安全。
二、產品型號標注
SBY：同徑Y(jié)型； SBT：同徑T型；SBC：臨時；SBL：籃式過濾器。
2、型號舉例
等徑T型折流式、公稱直徑200、法蘭連接、2.5MPa、濾網為20目/英寸、碳鋼材質。表示方法：SBT200I-2.5/20A。
三、產品規格及技術參數

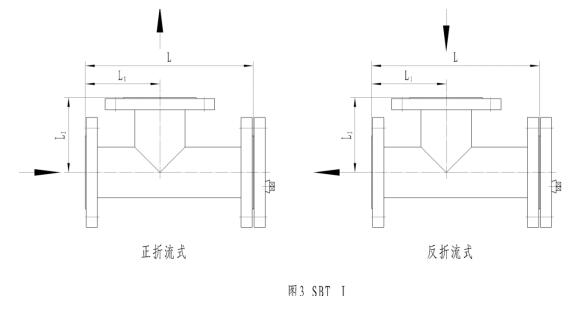

SBT—I型同徑正(反)折流式法蘭連接式過濾器
| 公稱直徑DN | 結構尺寸 | ||
| L1 | L2 | L | |
| 80 | 165 | 150 | 330 |
| 100 | 180 | 160 | 360 |
| 150 | 220 | 200 | 440 |
| 200 | 270 | 230 | 540 |
| 250 | 300 | 270 | 600 |
| 300 | 340 | 300 | 680 |
| 350 | 375 | 340 | 750 |
| 400 | 425 | 380 | 850 |

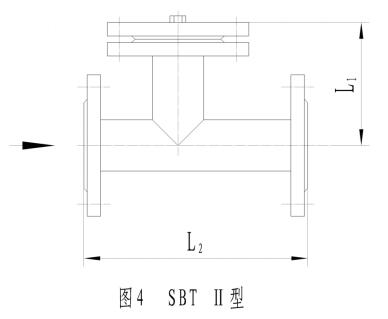

SBT—II型同徑直流式法蘭連接式過濾器
| 公稱直徑DN | 結構尺寸 | |
| L1 | L2 | |
| 50 | 149 | 256 |
| 65 | 170 | 292 |
| 80 | 182 | 312 |
| 100 | 210 | 362 |
| 125 | 235 | 420 |
| 150 | 260 | 464 |
| 200 | 320 | 560 |
| 250 | 380 | 670 |
| 300 | 430 | 780 |
| 350 | 450 | 830 |
| 400 | 530 | 910 |
| 500 | 650 | 1140 |
| 600 | 670 | 1210 |

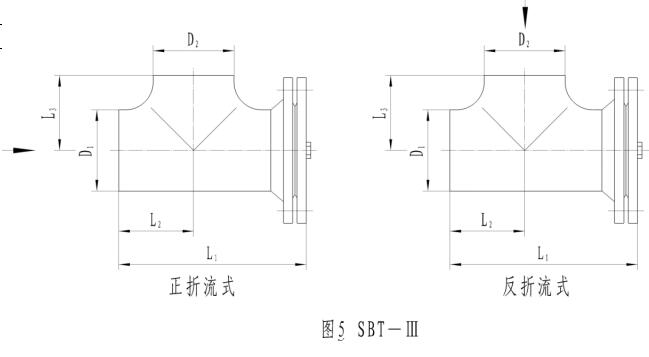

SBT—Ⅲ型同徑正(反)折流焊接式過濾器
| 公稱直徑DN | D1=D2 | L2=L3 | L1 | |||||
| Ⅰ | Ⅱ | PN1.6 | PN2.5 | PN4.0 | PN6.3 | PN10.0 | ||
| 80 | 88.9 | 89 | 86 | 268 | 261 | 263 | 282 | 289 |
| 100 | 114.3 | 108 | 105 | 312 | 304 | 314 | 330 | 352 |
| 150 | 168.3 | 159 | 143 | 402 | 392 | 394 | 423 | 453 |
| 200 | 219.1 | 219 | 178 | 489 | 469 | 487 | 510 | 546 |
| 250 | 273 | 273 | 216 | 566 | 550 | 579 | 599 | 649 |
| 300 | 323.9 | 325 | 254 | 656 | 632 | 670 | 691 | 732 |
| 350 | 355.6 | 377 | 279 | 722 | 695 | 730 | 757 | 795 |
| 400 | 406.4 | 426 | 305 | 776 | 764 | 808 | 815 | 866 |
| 公稱直徑DN | D | L | H | |
| Ⅰ | Ⅱ | |||
| 50 | 60.3 | 57 | 128 | 175 |
| 65 | 76.1 | 76 | 152 | 195 |
| 80 | 88.9 | 89 | 172 | 210 |
| 100 | 114.3 | 108 | 210 | 230 |
| 125 | 139.7 | 133 | 248 | 310 |
| 150 | 168.3 | 159 | 286 | 335 |
| 200 | 219.1 | 219 | 356 | 400 |
| 250 | 273 | 273 | 432 | 450 |
| 300 | 325.6 | 325 | 508 | 535 |
| 350 | 355.6 | 377 | 558 | 580 |
| 400 | 406.4 | 426 | 310 | 640 |
