一、性能特點
過濾器是除去液體中少量固體顆粒的小型設備，可保護壓縮機、泵、儀表和其它設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，旋開支管底部螺塞，排凈流體，拆下法蘭蓋, 取出濾筒，處理后重新裝入即可，因此，使用維護極為方便。目前已廣泛應用于石油、化工、醫藥、食品、環保等行業。若將它串聯地安裝在泵的入口或系統管線的其它部位，則既可延長泵和其它設備的使用壽命，又能保證整個系統的安全。

二、產品型號標注 1、過濾器代號說明：
SBY：同徑Y(jié)型； SBT：同徑T型；SBC：臨時；SBL：籃式過濾器。
2、型號舉例
等徑T型折流式、公稱直徑200、法蘭連接、2.5MPa、濾網為20目/英寸、碳鋼材質。表示方法：SBT200I-2.5/20A。

三、產品規格及技術參數

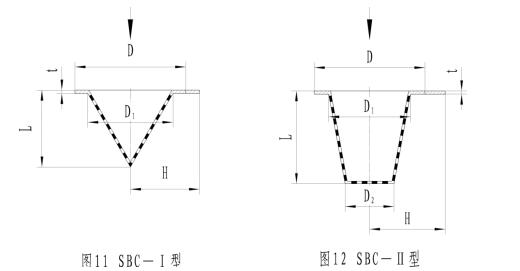

公稱直徑DN	D			L	H	D1	D2	t
	PN0.6	PN1.0	PN2.5
40	84	90	90	41(66)	120	30	20	2
50	94	105	105	55(81)	130	44	32	2
65	114	125	125	77(91)	140	58	38	2
80	132	142	142	92(111)	150	68	50	2
100	152	162	162	113(141)	160	90	64	2
125	182	192	192	143(172)	190	114	82	2
150	206	218	218	172(202)	210	140	102	2
200	262	272	282	242(262)	240	188	144	2
250	316	326	340	302(322)	270	238	184	3
300	370	382	395	363(362)	300	288	226	3
350	420	438	454	425(404)	340	316	258	6
400	470	492	510	479(464)	365	366	298	6
500	575	590	616	600(564)	430	464	384	6
600	676	690	726	714(684)	490	564	458	6

注：1、L值括號內為SC—I型尺寸；
2、如液體流向與圖示方向相反時應在合同中注明。

四、訂貨須知
1.本過濾器按HG532-91《化工管道過濾器》設計、制造和驗收。
2.本系列過濾器法蘭標準以化工部HG20592（歐洲體系）、HG20615（美洲體系）為基準，客戶有特殊要求，應在合同或料單中注明。
3.法蘭密封面由客戶自定，如無說明，一般以突面（RF）形式為準。
4.主體材質為碳鋼（Q235-A）或不銹鋼（0Cr18Ni9），特殊要求應說明。
5.絲網材質為0Cr18Ni9，特殊材質應注明。
6.濾網規格由客戶指定，具體數據參見下表。

網孔基本尺寸	金屬絲直徑	篩分面積百分率	相當英制目數	相當英制孔數
2	0.45	67	10.36(～10)	～100
1	0.315	58	19.32(～20)	～400
0.6	0.25	50	29.88(～30)	～900
0.4	0.224	41	40.71(～40)	～1600
0.3	0.2	36	50.8(～50)	～2500
0.28	0.14	60.48	60.48(～60)	～3600
0.2	0.112	41	81.41(～80)	～6400
0.18	0.071	51	101.2(～100)	～10000
0.14	0.071	44	120.38(～120)	～14400
0.1	0.081	31	141.11(～140)	～19600

7.本公司也設計、制造如下特殊產品，包括
a．公稱直徑DN在列表以外者。
b．外形尺寸與系列不一致者。
c．同一過濾器兩端采用不同標準、不同壓力等級法蘭，或一端法蘭連接，另一端采用焊接形式等。
d．過濾器排污口可采用法蘭連接式。
8.過濾器的強度及密封性試驗，參照GB150標準。
9.過濾元件一般為絲網，用戶也可選擇楔形鋼絲網或五層燒結網等材料作為過濾元件。
